目前，印制電路板向高精度高密度薄形輕量化方向發展，對絲網工藝提出更高的要求，對于細導線窄間距的精細印制電路板來說如何保證絲網制作的精度提高產品的良品率是至關重要的。必先利其器印刷高質量的印制電路板首先取決于高質量的絲網模版，雖然印刷工藝還受其它因素如工藝裝備工具材料操作水平環境條件等制約，但因為絲網模版是印刷圖像的基礎，是最主導的關鍵因素，在這里淺談絲網模版制作的質量要求。能力，也就是絲網模版忠實于原稿圖像的程度。

根據制作絲網模版的特點，它從三個要素來表示，圖像精度像邊的清晰性和圖像的分辨率。精度因為絲印是在預先鉆好孔位的覆銅箔板上進行，故圖像精度是指圖像位置的正確性及尺寸的精度這兩方面的內容。指整體的圖像位置尺寸要求在允許的偏移誤差之內，如圖形長度在之郵寸，位置尺寸偏移誤差應小于士二是指局部的印刷圖像如導線寬度焊盤圓環直徑要求失真度小，精度誤差不大于土影響印刷圖像位置與尺精度的是有多方面的因素，如網版的張力制版工藝印刷操作等，而網版張力是首要的。

適宜和均勻的網版張力是精確地再現印刷圖像的最基本條件。張力過大會造成絲網網框扭曲變形疲勞，不能正確地再現原稿圖像，也會使絲網變脆張力過小，模版版面則松馳，不能十分平直，在網印時網版回彈力偏小，使網版與承印物之間的網距拉大，會引起圖像位移或失真。

對于高質量的絲網網版應使用張力計測量和控制網版的張力值及其誤差。通常各測試點之間的數值誤差，以及測試點的經向緯向數值誤差應控制在士范圍之內。通常來說直接法制作的絲網模版精度高于間接法制作的絲網模版接觸曝光法制作的絲網模版精度高于投影感光法制作的絲網模版采用自調式可張網框的絲網模版優于普通網框的絲網模版，因為自調式可張網框在繃網以及絲網印刷操作中都可以隨時微調和改變絲網模版的張力，從而修正模版的圖形尺寸位置，達到圖像的準確對位。

再現性再現性是衡量絲網模版最重要的質量指標，所謂再現性指的是與絲網完全結合在一起的模版對原稿圖像導線圖形文字的再現圖自調式可張網框鋁合金的剖面圖清晰性清晰性是從光學攝影中引進的，它是指照相底片上圖像邊緣黑白交界處密度變化的程度。而在絲網制版中則是指絲網模版像邊即網版印刷處漏空部分和非印刷處或光膠膜封閉部分的交界面在水平和垂直兩方向上的平整程度。

清晰性的好壞主要會影響到圖像導線焊盤的失真度如導線寬度變化以及形成鋸齒，焊盤圓環直徑不規則的變化等，它由三個要素來表述肩銳性架橋性和平整性。肩銳性與感光乳劑的材料影像解像力，制版中感光菲林的烘干程度，網版曬網時的正確曝光能量適宜的顯影沖洗以及采用絲網的顏色有關。架橋性架橋性是指絲網模版中感光膠膜層跨越絲網網孔時保持原圖稿形狀的性能。架橋性好的絲網模版跨越絲網網孔的感光膠膜不變形，不受絲網的影響，像邊圖形再現性好印刷位與不印刷位的邊界線與照相底片圖像是一致的。而架橋性不好的絲網模版，跨越絲網孔感光膠膜則會變形，像邊呈不規則狀的凸出或凹進，在印刷時其落墨印跡呈不規則的鋸齒狀，降低了圖像的精度。通常其變形的程度與模版感光膠膜材料制版工藝方法以及像邊圖形與網孔的位置有關。架橋圖架橋性能差的絲網模版平整性平整性一般來說是指絲網模版印刷面與承印物接觸的面的平整光滑程度。

平整性決定著印刷時絲網模版與承印物表面的密接情況，為了得到光滑無鋸齒狀及邊緣清晰的圖像，要求與承印物接觸的印刷面盡可能十分平整光滑，但是采用單絲聚醋平紋編織結構的絲網網紗本身是有規則起伏不平的面，因此必須多次涂覆感光膠才能達到這一要求。

絲網模版感光膠膜面光滑平整性好，印刷時印刷面與承印物相對密接，落墨時墨流不會滲出越界，因此印跡圖像光潔且平直整齊。印刷面隨絲網的網孔網紗而起伏變化，印刷時印刷面與承印物不密接有孔隙，落墨時墨流會流入孔隙部分，使印跡圖像邊緣出現鋸齒，且每隔兩個網孔出現一個鋸齒，且鋸齒的形狀和大小近似不密接的范圍。

印制電路信息圖絲網模版印刷面的不平度可用粗糙度儀測量。這種絕對平滑的表面能產生很強的吸附力和高度靜力。對圖像轉移土下于絲網模版感光膠涂層表面粗糙度的起伏差值在一微米之內時，可在各種承印物上獲得平整光滑清晰性好的圖像。

采用間接法感光菲林貼膜的表面平整度要優于直接法感光膠涂希，因為如采用手工涂布則很難得到一個均勻平整的涂層。總之絲網模版的清晰性主要是會影響到印刷導線焊盤圖形邊緣的平整，光滑程度，良好的清晰性可得到邊緣平整光滑無鋸齒，失真度小的圖像，使油墨印料準確地將圖像印刷在規定范圍的界限之內，真實地再現原稿的圖像。

分辨率小于或?qū)Ь€寬度焊盤圓環直徑小于時，墨流形成的濕油墨厚度應該是絲網網紗厚度和制版感光乳劑膜厚度之和，因此模版印刷面厚度要符合一定的厚度要求。

•

• 根據通常的絲網印刷圖像效果時，絲網模版的感光乳齊d膜層厚度大約是絲網網紗厚度的四分之一，如圖所示。

• 絲網摧卿丈的分辨率是用能印刷出圖像的最小導線圖形或間隔的尺寸數值大小來表示，通常用或協為單位或可用在單位長度上印刷出導線圖形或間隔的數量來表示，單位為它與絲網模版的感光乳劑或感光菲林的影像解像力絲網的參數等有關。

• 感光乳劑基本組成為成膜劑感光劑和助劑。

• 而感光劑是在藍紫色光照射下能起光化學反應，導致成膜劑聚合或交聯的化合物，感光劑決定著感光乳劑的分光感度，分辨率和清晰度同時絲網網紗也會影響分辨率即影響到印刷導線及網點的精細程度。

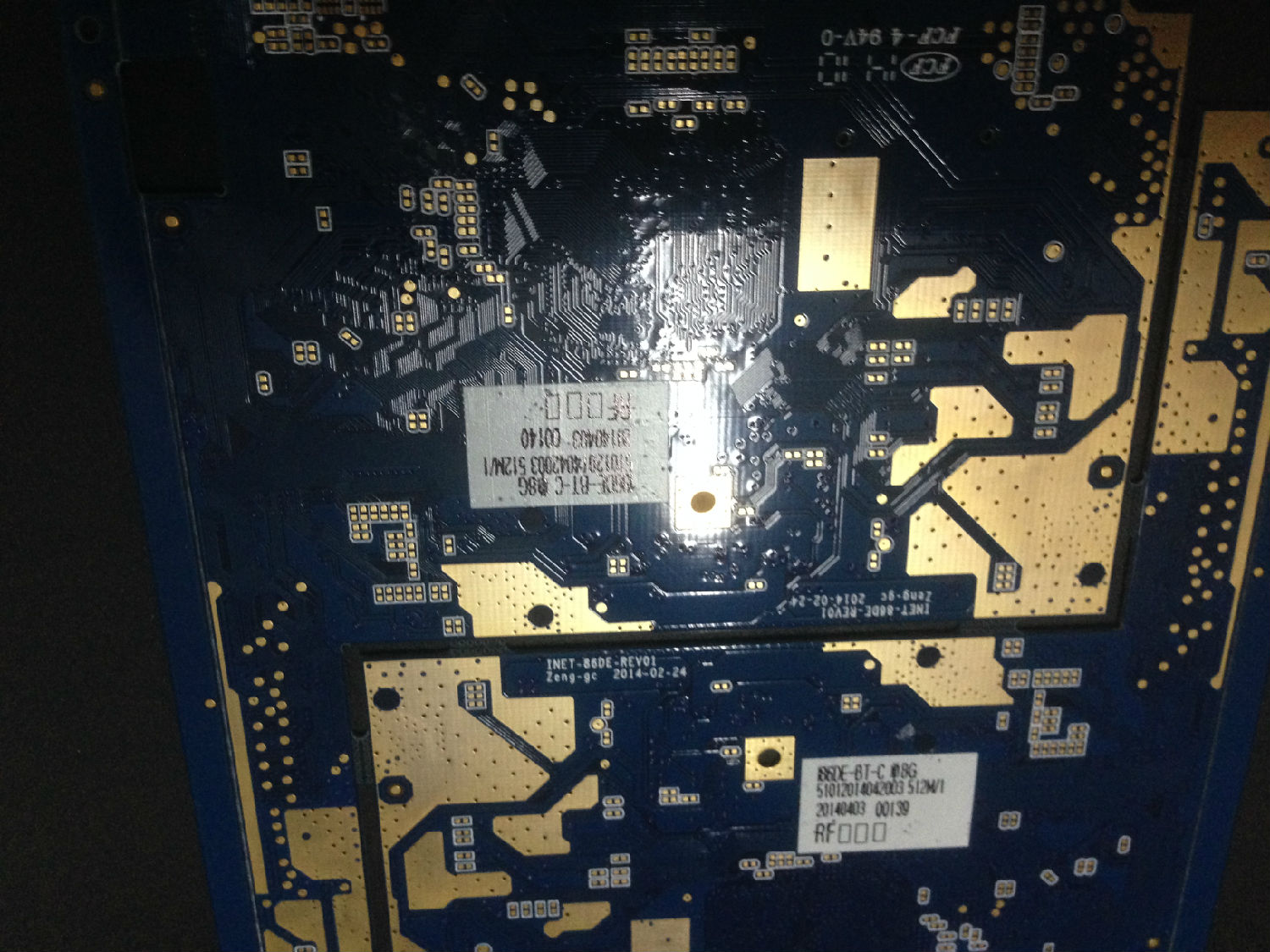

• 美安可噴碼機在以上基礎上，為客戶解決在線路板上的噴碼和印刷
